معرفی قطعات سوئیچ سیسکو

معرفی قطعات سوئیچ سیسکو که عموما در تعمیرات سیسکو با آنها مواجه هستیم :

سوئیچ‌های سیسکو بخش ضروری بسیاری از شبکه‌ها هستند که اتصال را مهیا می‌کنند و امکان ارتباط بین دستگاه‌ها را فراهم می‌کنند.

این سوئیچ ها با قطعات مختلفی ساخته شده اند که با هم فعالیت می کنند تا عملکرد لازم را ارائه دهند. در این مقاله نگاهی به برخی از قسمت های اصلی سوئیچ سیسکو و عملکرد آنها خواهیم داشت.



فابریک سوئیچینگ :

فابریک سوئیچینگ در سوئیچ سیسکو به مسیر دیتا داخلی اشاره دارد که به سوئیچ این دستور را می دهد تا بسته ها را ارسال و پردازش کند . وظیفه مدیریت جریان داده بین پورت های ورودی و خروجی سوئیچ را بر عهده دارد. فابریک سوئیچینگ می‌تواند از اجزای مختلفی (مانند ASIC مدارهای مجتمع ویژه برنامه)، حافظه و اتوبوس‌ها تشکیل شود که با هم فعالیت دارند تا ترافیکی را که از سوئیچ عبور می‌کند، مدیریت کنند.

فابریک سوئیچینگ ستون فقرات سوئیچ است و وظیفه ارسال بسته ها را با سرعت بالا بر عهده دارد.

این یک جزء کلیدی سوئیچ است و نقشی حیاتی در تعیین عملکرد سوئیچ برعهده دارد. فابریک سوئیچینگ می‌تواند بر اساس فناوری‌های مختلفی مانند نوار متقاطع، حافظه مشترک یا برش باشد.

سوئیچ های سیسکو دارای انواع مختلفی از پارچه های سوئیچینگ با توجه به مدل ها هستند، مانند سوئیچ های Cisco Nexus دارای پارچه سوئیچینگ میله ای هستند، در حالی که مدل های دیگر مانند سوئیچ های Cisco Catalyst دارای پارچه سوئیچینگ حافظه مشترک هستند.



پردازنده سوئیچ سیسکو :

پردازنده کنترل که در روترهای سیسکو به عنوان پردازنده مسیر (RP) نیز شناخته می شود، یک واحد پردازش مرکزی (CPU) است که وظیفه اجرای سیستم عامل اینترنت ورک سیسکو (IOS) و مدیریت عملکرد کلی روتر را بر عهده دارد. جدول مسیریابی را نظارت کند، پیکربندی و وضعیت رابط های روتر را مدیریت می کند و سایر عملکردهای صفحه کنترل را انجام می دهد. پردازنده کنترلی همچنین به عنوان رابط مدیریتی برای روتر عمل می کند و به مدیران اجازه می دهد تا به رابط خط فرمان (CLI) یا رابط وب دستگاه برای پیکربندی و نظارت دسترسی داشته باشند.

برخی از مسیریاب‌های سیسکو دارای گزینه‌های پردازشگر کنترل اضافی هستند که به یک پردازنده کنترل ثانویه اجازه می‌دهد در صورت خرابی پردازنده کنترل اولیه،  نظارت را به دست بگیرد. عموما این قطعه در تعمیرات سیسکو اولین دومین قطعه ای است که کنترل  می شود .





منبع تغذیه سیسکو  :

اولین قطعه ای که در تعمیر سوییچ سیسکو مورد نظر ما قرار می گیرد ، منبع تغذیه ( پاور ) می باشد . منبع تغذیه سیسکو بخشی از سوئیچ یا روتر سیسکو است که برق دستگاه را تامین می کند. و برق متناوب از یک منبع خارجی را به برق DC تبدیل می کند که می تواند توسط دستگاه استفاده شود. منابع تغذیه سیسکو در انواع مختلفی از جمله منبع تغذیه داخلی و خارجی وجود دارند و بسته به دستگاه و تعداد قطعاتی که برای تغذیه نیاز دارد، می توانند دارای رتبه های قدرت خروجی متفاوتی باشند. برخی از سوئیچ‌ها و روترهای سیسکو دارای گزینه‌های منبع تغذیه اضافی هستند که به منبع تغذیه ثانویه اجازه می‌دهند در صورت خرابی منبع تغذیه اولیه، قدرت را به دست بگیرند. این سطحی از افزونگی را مهیا می کند تا اطمینان حاصل شود که دستگاه حتی در صورت خرابی یک منبع تغذیه به کار خود ادامه می دهد.

پاور سوئیچ های سیسکو هم از نوع سوئیچینگ بوده و شامل دو نوع POE و غیر POE هستند .

قیمت سوئیچ های با قابلیت poe سیسکو از سوئیچ های غیر poe بیشتر است .

پاور سوئیچ POE سیسکو :

پاور این سوئیچ ها،دارای خروجی POE بوده که برای روشن کردن تجهیزات مختلف از طریق کابل شبکه ، استفاده میشود.

با استفاده از سوئیچ های POE ،در حین انتقال دیتا،جریان الکتریکی نیز از طریق کابل شبکه به دوربین های مدا بسته IP یا آی پی فون ها و دیگر تجهیزات انتقال پیدا میکند .

توان خروجی یا وات پاور سوئیچ POE سیسکو با توجه به تعداد پورت ها و دیگر قابلیت های سوئیچ متفاوت است .

سوئیچ های POE سیسکو در دو نوع POE و +POE در بازار موجود هستند .

توان خروجی سوئیچ های POE سیسکو برای هر پورت برار با 15.4W وات است که با مدنظر داشتن اتلاف انرژی در کابل به 12.95 وات میرسد.

توان خروجی برد سوئیچ های با قابلیت +POE سیسکو برای هر پورت برابر با 30W وات است که در عمل به 25 وات میرسد .

برای نمونه سوئیچ مدیریتی سیسکو مدل WS-C2960S-48LPS-L از قابلیت +POE حمایت میکند .

هزینه تعمیر سوئیچ سیسکو  POE از سوئیچ های غیر poe  بیشتر بوده و تعمیر آنها پیچیدگی بیشتری دارد .



مقاله مرتبط :

تفاوت سوئیچ های poe با سوئیچ های غیر poe

پاور سوئیچ غیر POE سیسکو :

سوئیچ های غیر POE ، تنها برای انتقال دیتا در بستر شبکه مورد استفاده قرار میگیرند . مانند اتصال چند کامپیوتر به هم .

این سوئیچ ها از توان خروجی کمتر و اندازه کوچکتری نسبت به سوئیچ های POE برخوردار هستند .

هزینه تعمیر پاور سوئیچ های غیر POE از تعمیر سوئیچ سیسکو poe کمتر بوده و تعمیر آنها پیچیدگی کمتری دارد .

ایراد های رایج ناشی از خرابی برد پاور سوئیچ :

• بالا نیامدن سوئیچ سیسکو
• چراغ های پنل سوئیچ خاموش است
• چشمک زدن چراغ syst سوئیچ سیسکو
• نارنجی( زرد کهربایی) شدن چراغ sys سوئیچ سیسکو
• چراغ syst خاموش است
• نارنجی شدن چراغ سوئیچ سیسکو ( زرد کهربایی)
• فن سوئیچ همیشه با سرعت بالا کار میکند .
• فقط فن و چراغ syst سوئیچ روشن میشه
• بوی سوختگی از سوئیچ خارج میشود
• و …

توجه : برخی از ایراد های مشکل های ذکر شده  میتواند به دلیل مشکل در مادربرد سوئیچ هم باشد.



تعمیر سوئیچ poe

تعمیر مادربرد سوئیچ سیسکو :

تعمیرات برد اصلی یا مین برد سوئیچ از اهمیت بالایی برخوردار است . به همین دلیل بایستی از تخصص تعمیرکار اطمینان داشته باشید.

توصیه میکنم در صورت ایرادات متعدد در مادربرد سوئیچ سیسکو ، به جای تعمیر مادر برد سوئیچ اقدام به تعویض مین برد یا سوئیچ شود .

مین برد سوئیچ شبکه سیسکو شامل چند کانکتور اصلی برای اتصال برد پاور سوئیچ ، فن ، ماژول های استک و آپ لینک میباشد.

مادربرد سوئیچ هم مانند بقیه مین برد ها ، دارای یک یا چند رگلاتور ولتاژ و یا جریان می باشد.

چیپ ست های متعدد نصب شده روی مادربرد سوئیچ حیاتی بوده و نیازمند تهیه مناسب توسط فن دستگاه است.

تهویه مناسب سوئیچ در پایین آوردن هزینه تعمیرات مادربرد سوئیچ سیسکو و پاور دستگاه تاثیر دارد .

پورت های قرار گرفته روی مادر برد سوئیچ توسط آی سی های درایور راه اندازی و تغذیه میشوند. این چیپ ست های درایور معمولا به دلیل حرارت بالایی که تولید میکنند ، مجهز به هیت سینک هستند .هر چه سرعت پورت های سوئیچ بیشتر باشد مسلما حرارت چیپ های مادربرد بیشتر میشود .

منشور های نصب شده روی مادر برد سوئیچ ، نور led های smd مادربرد رو به پنل دستگاه منتقل میکند . وضعیت up یا down بودن پورت های سوئیچ توسط همین منشور ها مشخص میشود .

دو منشور دیگر سوئیچ هم ، منشور چراغ های LED وضعیت کلی سوئیچ و منشور های آپ لینک میباشد .

مقاله مرتبط : معنی هر چراغ LED در سوئیچ

تعویض ، فروش و تعمیر مادر برد سوئیچ سیسکو ، تخصص ماست .



از پورت های موجود روی مادربرد دستگاه میتوان به پورت کنسول که یک کانکتور RJ45 است اشاره میکنیم.سوئیچ های جدید تر مانند سوئیچ های سیسکو 2960 سری s  و یا سری x ، علاوه بر پورت کنسول rj45، دارای پورت کنسول usb هستند .

محل قرار گیری پورت کنسول در سوئیچ های سیسکو در پنل جلویی دستگاه یا در پشت سوئیچ می باشد .

IOS یا سیستم عامل سوئیچ سیسکو در چیپ ست فلش( FLASH) روی مادربرد سوئیچ قرار دارد .







فن سوئیچ سیسکو :

فن در سوئیچ سیسکو یک جزء خنک کننده است که به دفع گرمای تولید شده توسط قطعات الکترونیکی سوئیچ کمک می کند.

فن به طور معمول در داخل سوئیچ قرار دارد و وظیفه انتقال هوا از طریق اجزای داخلی سوئیچ را بر عهده دارد تا آنها را خنک نگه دارد. سوئیچ های سیسکو معمولاً دارای یک یا چند فن در دستگاه هستند و می توانند داخلی یا خارجی باشند. فن ها برای عملکرد صحیح سوئیچ بسیار مهم هستند زیرا گرمای بیش از حد می تواند باعث آسیب به اجزای داخلی یا حتی خاموش شدن دستگاه شود.

برخی از سوئیچ‌های سیسکو دارای گزینه‌های فن اضافی هستند که فن ثانویه مجاز هست که  در صورت خرابی فن اولیه، آن را به دست بگیرد. خرابی فن یکی از اصلی ترین دلایل ارسال دستگاه برای تعمیرات سیسکو می باشد .





 اینترفیس ها در سیسکو  :

اینترفیس ها پورت هایی روی سوئیچ هستند که می توان دستگاه ها را به آن متصل  کرد. اینها می توانند شامل پورت های اترنت، پورت های فیبر و موارد دیگر باشند.

در شبکه سیسکو، یک رابط به یک نقطه اتصال فیزیکی یا منطقی در روتر یا سوئیچ سیسکو اشاره دارد که ارتباط بین دستگاه و سایر دستگاه های شبکه را ممکن می سازد. رابط ها را می توان برای انواع مختلف اتصالات شبکه مانند اترنت، سریال یا بی سیم استفاده کرد.

رابط های سیسکو به دو دسته اصلی تقسیم می شوند: رابط های فیزیکی و رابط های منطقی. رابط های فیزیکی پورت های واقعی دستگاه هستند، مانند پورت های اترنت یا پورت های سریال، در حالی که رابط های منطقی، رابط های مجازی هستند که در بالای رابط های فیزیکی ایجاد می شوند.

رابط های سیسکو را می توان برای حمایت از انواع مختلف پروتکل ها و سرویس ها، مانند پروتکل های مسیریابی، VLAN ها و ویژگی های امنیتی پیکربندی کرد. به هر رابط می توان یک آدرس IP اختصاص داد و می توان آن را با تنظیمات مختلفی مانند دوبلکس، سرعت و کپسوله سازی پیکربندی کرد.

رابط ها نقش مهمی در عملکرد دستگاه سیسکو ایفا می کنند، زیرا نقطه ورود و خروج برای ترافیک شبکه هستند و وظیفه ارسال بسته ها به مقصد مورد نظر خود را بر عهده دارند. رابط‌ها را می‌توان برای خطاها، افت‌ها و سایر مسائل کنترل کرد و می‌توان آن‌ها را به گونه‌ای پیکربندی کرد که افزونگی و در دسترس بودن بالا را فراهم کند.







لاین کارت سیسکو :

لاین کارت یکی از اجزای کلیدی روترها و سوئیچ‌های سیسکو هستند، زیرا به دستگاه اجازه می‌دهند تا برای رفع نیازهای خاص شبکه گسترش یافته و سفارشی شود. آنها انعطاف‌پذیری و مقیاس‌پذیری را برای دستگاه فراهم می‌کنند و کمک می‌کنند تا اطمینان حاصل شود که می‌تواند همچنان نیازهای در حال تکامل شبکه را برآورده کند.

لاین کارت سیسکو ماژول های پلاگینی هستند که می توانند در روترها یا سوئیچ های سیسکو قرار داده شوند تا پورت های اضافی یا قابلیت های دیگر را به دستگاه اضافه کنند. آنها همچنین به عنوان کارت های داتر ( دختر ) یا ماژول های رابط شناخته می شوند. لاین کارت ها معمولاً حاوی یک یا چند رابط مانند اترنت، سریال یا بی سیم هستند که می توانند برای اتصال دستگاه به سایر دستگاه های شبکه استفاده شوند.

لاین کارت ها به گونه ای طراحی شده اند که در یک اسلات خاص روی روتر یا سوئیچ سیسکو قرار می گیرند و توسط صفحه پشتی دستگاه تغذیه می شوند. آنها برای افزودن رابط ها و پورت های اضافی به یک دستگاه، افزایش ظرفیت آن یا فعال کردن ویژگی های جدید استفاده می شوند.

لاین کارت ها می توانند از نظر قابلیت ها و ویژگی هایشان بسیار متفاوت باشند. برخی از لاین کارت ها برای انواع خاصی از رابط ها مانند اترنت یا سریال طراحی شده اند، در حالی که برخی دیگر امکان دارد که چندین نوع رابط یا پشتیبانی از ویژگی های پیشرفته مانند MPLS یا امنیت را ارائه دهند.

یکی از سخت ترین بخش ها در تعمیرات سیسکو ؛ لاین کارت ها هستند . لاین کارت ، بردهایی هستند که رابط‌ها را نگه می‌دارند و عملکرد لازم را برای عملکرد سوئیچ فراهم می‌کنند.

انواع اتصالات  :

برای اتصال سوئیچ به دستگاه های دیگر از کابل ها استفاده می شود. اینها می توانند شامل کابل های اترنت، کابل های فیبر و غیره باشند.

سیسکو همچنین قطعات یدکی را برای نگهداری و تعمیر سوئیچ مهیا می کند، مشتریان می توانند آنها را مستقیماً از سیسکو یا نمایندگی های فروش مجاز خریداری کنند. مهم است که لیست موجودی قطعات یدکی تجهیزات شبکه خود را داشته باشید تا بدانید در صورت خرابی به چه قطعات یدکی نیاز خواهید داشت.

به طور خلاصه، سوئیچ های سیسکو شامل قطعات مختلفی میباشد که با هم به صورت یکپارچه فعالیت دارند تا عملکرد لازم را ارائه دهند. درک این قطعات و عملکرد آنها می تواند به شما کمک کند تا سوئیچ خود را عیب یابی و تعمیر کنید و اطمینان حاصل کنید که شبکه شما به خوبی کار می کند.

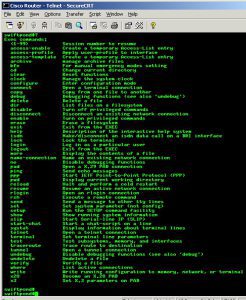

 تعمیرات نرم افزاری سیسکو ( کانفیگ سیسکو )

معمولا سویچ سیسکو و روتر سیکو  نرم افزاری دچار مشکل میشوند که با کانفیگ سوئیچ سیسکو و روتر سیسکو حل میشود یکی از بهترین راه حل ها ریست سوئیچ سیسکو و ریست روتر سیسکو میباشد که از لینک ها قابل دسترس هستند

در صورتی که با ریست کردن ویا تعویض ios سیسکو مشکل حل نشد سخت افزار ایراد دارد

سوئیچ سیسکو به دو بخش مادر برد و پاور تقسیم میشود که هردو قابل تعمیر میباشد در صورت غیر قابل تعمیر بودن تمامی قطعات یدکی موجود میباشد



تعمیر سوئیچ شبکه

 مرکز تعمیر حرفه ای برای تعمیرات سیسکو  :

اگر سوئیچ سیسکوی شما نیاز به تعمیر دارد، بهتر است آن را به  مجهزترین لابراتوار تعمیرات تخصصی سیسکو در مجموعه فنی و مهندسی سیسکو ارسال کنید تا توسط تکنسین های آموزش دیده ما بررسی و تعمیر شوند.

به طور کلی، مجموعه فنی و مهندسی سیسکو متعهد به ارائه خدمات تعمیر سوئیچ های سیسکو با کیفیت بالا است تا اطمینان حاصل شود که مشتریان همچنان می توانند به تجهیزات شبکه خود اعتماد کنند. توجه نمائید که با عیب‌یابی و شناسایی زودهنگام مشکلات، مشتریان می‌توانند زمان خرابی را به حداقل برسانند و اطمینان حاصل کنند که دستگاه‌هایشان در اوج عملکرد کار می‌کنند.

البته لازم است که شما به این نکته توجه کنید که سوئیچ PoE دارای تاریخ پایان عمر  (EOL) و پایان پشتیبانی (EOS) معینی است و بعد از تاریخ های فوق عملا کارخانه تولید کننده سیسکو ، بسته های به روز رسانی را برای محصول شما تولید نمی کنند.
